什么叫渦流?渦流探傷儀如何工作？

　　一、什么叫渦流（Eddy-current）？
　　當金屬導體處在變化著的磁場中或在磁場中運動時，由于電磁感應作用而在金屬導體內產生的旋渦狀流動電流。在渦流檢測中，為渦流探頭或線圈加載交流電，探頭或線圈的內外會產生磁場,把通有交流電的線圈靠近導體時，線圈產生的磁場會在導體內部產生交變的感生電流，這種環形的感生電流就被稱之為渦流。

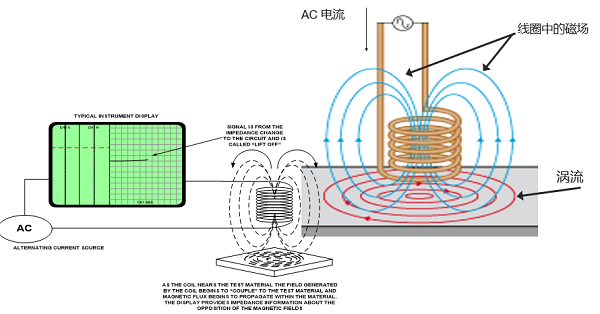

渦流探傷儀工作原理圖

　　二、渦流檢測基本原理
　　在導體工件中產生的渦流方向總是與線圈中的原電流方向相反，當渦流場中出現不連續性的缺陷，渦流的環形路徑被干擾，探頭和與導體工件之間的磁耦合被改變，從而導致線圈的阻抗發生變化。渦流探傷儀通過測量線圈阻抗發生的變化，并在阻抗圖中顯示，從而發現被檢工件中的缺陷，被檢工件中改變渦流場的任何因素都會影響線圈的阻抗變化，阻抗平面圖顯示了信號相對與參考點的幅值與相位角，不同的材料導電性能不同，即電導率不同，通常來說，電導率高的材料，渦流檢測的靈敏度也越高，電導率通常用國際退火銅標準來表征，一般定義國際退火銅的電導率為100%IACS。
　　三、影響渦流檢測的因素有：
　　材料厚度（滲透深度）
　　材料的不連續性
　　磁導率（鐵磁性材料）
　　幾何外形（包括邊緣效應和填充率/提離效應）
　　不同高、低頻率下，渦流的滲透深度不同，對不同深度的缺陷檢測靈敏度也不同
　　四、渦流探頭的種類
　　表面探頭
　　外穿式探頭/線圈
　　內穿式探頭/線圈
　　五、渦流檢測的優越性主要包括:
　　1、對小裂紋和其它缺陷的敏感性
　　2、檢測表面和近表面缺陷速度快，靈敏度高
　　3、檢驗結果是即時性的
　　4、設備接口性好
　　5、僅需要作很少的準備工作
　　6、測試探頭不需要接觸被測物
　　7、可檢查形狀尺寸復雜的導體
