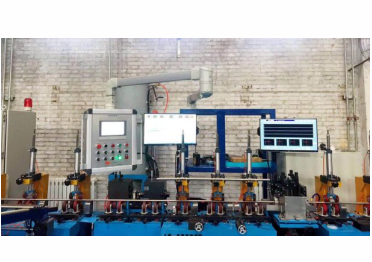

超聲波系統性能特點

能滿足小直徑φ6mm棒材縱波及橫波檢測，性能滿足GB/T4162-2008 AA級要求。

主要技術性能指標

衰減器總量：100dB，步進0.1dB

吸收電阻：50歐姆，150歐姆切換

工作方式：單，雙切換

靈敏度余量：≥50dB

分辨率：≥50dB

動態范圍：≥50dB

掃描范圍(鋼縱波)：0-5000mm

頻率范圍：0.5-20MHz

重復頻率：500Hz-10KHz可調

垂直線性：≤5%

水平線性：≤1%

閘門設置：每通道設置3個閘門，報警閘門，跟蹤閘門和自動閘門

延時（打標）報警：分兩路，延時時間0.5~10S，步進0.1S

探傷條件和波形的存貯：數量無限制，可供條件調用，波形回放、波形通訊、波形打印

渦流儀器主要技術指標

檢測頻率：1KHz~3000KHz可調。

匹配：正常和匹配兩種模式（推薦使用“正常模式”）。

增益：0-72dB，以0.1dB步長調整。

相位：0~360°，以1°步長調整。

濾波：根據探傷速度不同自動適應調整。

顯示方式：矢量光點顯示和線性時基顯示。

報警方式：幅度報警方式和扇區報警方式。

報警門限：0~100%，以1%步長調整。

掃描時間：線性時基顯示的掃描時間分為6檔可調。

渦流系統綜合性能技術指標

探傷方式：工件螺旋前進，進入點式探頭

檢測速度：可調

檢測靈敏度：GB/T 11260-2008和GB/T 7735-2016級標準（縱向槽：長*寬*深=10*0.1*0.2mm）

漏報率為0；誤報率≤1%

工件端頭盲區≤20mm

信噪比：≥10dB

穩定性：信噪比和靈敏度差波動≤2dB（4小時）

檢出缺陷后的處理：即時給出合格品和廢品的根數；自動記錄和保存探傷結果，并可打印。（可追溯每一支鋼棒的探傷記錄）
